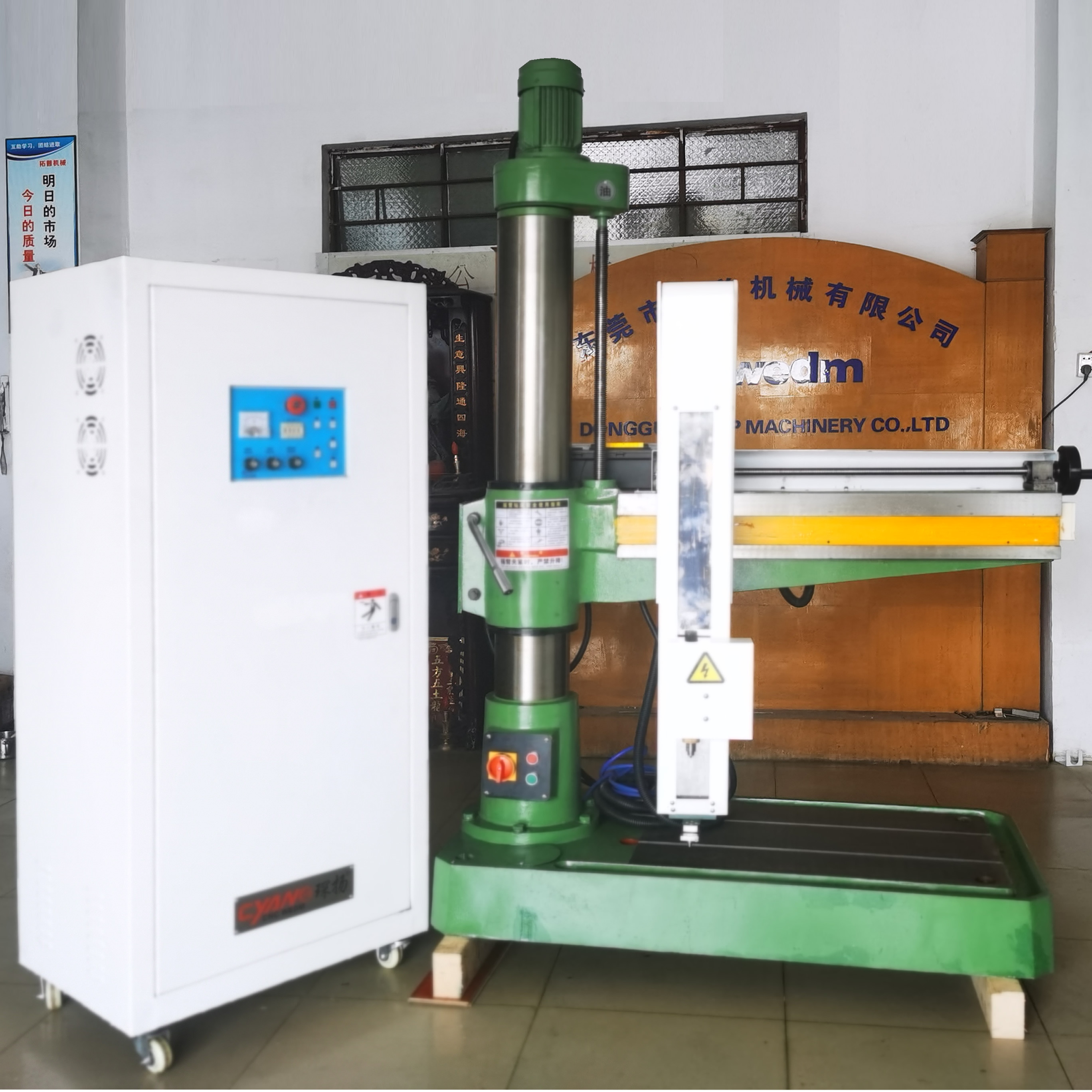

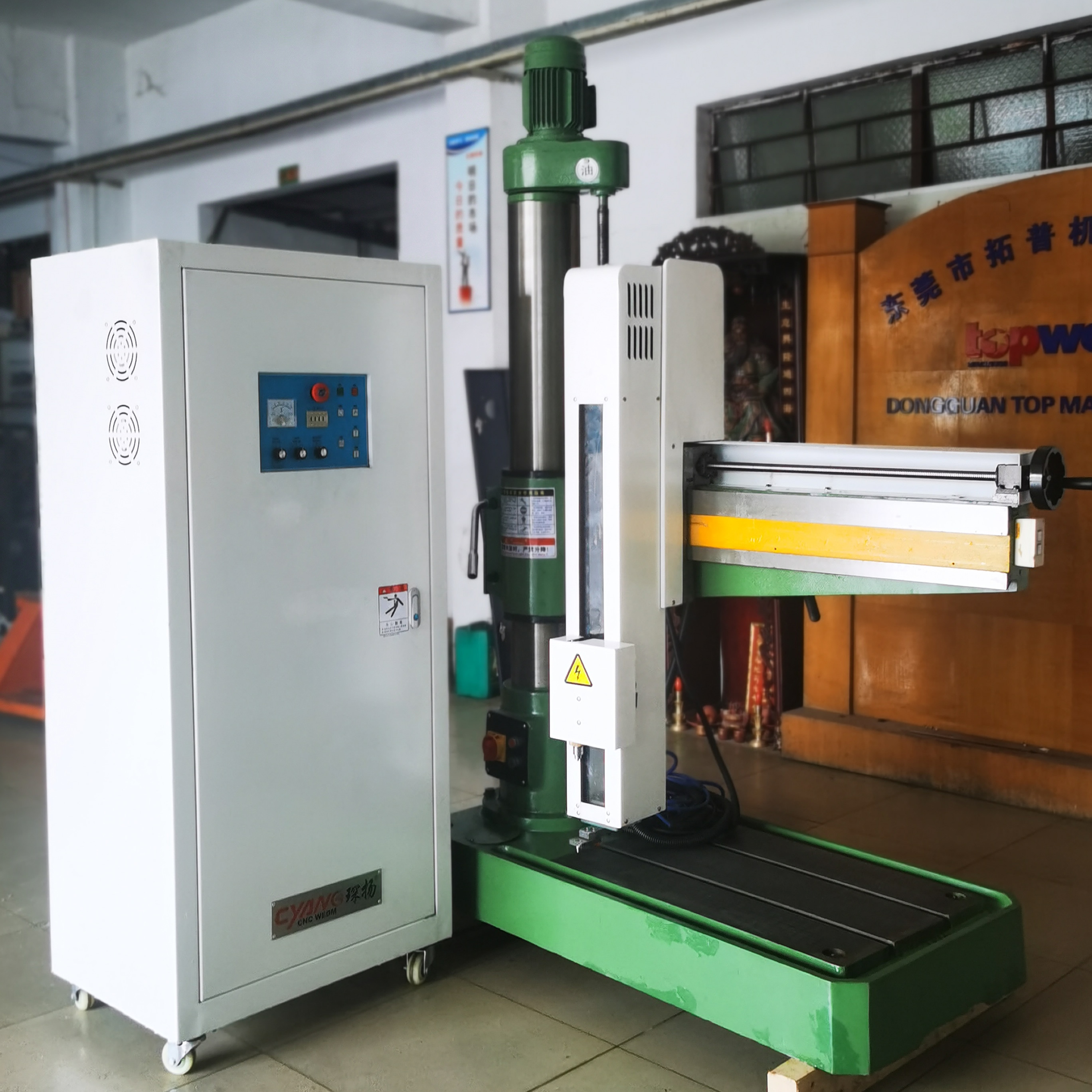

萬向搖臂電火花高速穿孔機
發布時間：2020-01-07瀏覽次數：719
主要功能和用途：
● 該機床結構精巧，機動性強，是因地制宜，用途廣泛的萬向搖臂放電穿孔機床；
● 本機床為適應不同工作物的多變性，可加工於超硬金屬或已熱處理的硬化不規則或球形的工件鉆孔、螺絲攻削的清除等；
● 可鉆直徑0.5--5.0mm精密孔， 鉆孔深度可達電極直徑的100倍；
● 機床配有進口小流量高壓水泵、高速脈沖電源，穩定性好，加工速度快，電極損耗小等特點。
● 能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料；
● 能直接從斜面，曲面穿入，黃紅銅電極皆可；
● 直接使用自來水作工作液，成本低，無污染，無公害，符合環保要求；
● 采用高壓水泵，工作噪音低,使用壽命長，使加工更穩定。
● 配置自適應脈沖電源技術，獨特的快速SML回路，電極消耗低，加工表面平滑無毛邊。
● 電極旋轉采用同步帶傳動式旋轉頭，體積小、噪音低。
| 機床參數 | DK703Y-1000 |
| 搖臂左右行程 | 680 mm |
| 搖臂上下行程 | 780 mm |
| 工作液槽尺寸 | 1220×605×20mm |
| 工作臺尺寸 | 1290×645mm |
| 電極直徑 | Φ0.3-Φ5.0mm |
| 最大工件尺寸 | 1200×600×1000mm |
| 工件放置高度 | 1000mm |
| 最大工件重量 | 2000kg |
| 最大加工深度 | 400mm |
| 主軸頭輔助行程 | 270mm |
| 主軸伺服行程 | 300mm |
| 導向器與工作臺最大距離 | 50-980mm |
| 電極最大長度 | 500mm |
| 工作液最大壓力 | 7Mpa |
| 工作液過濾方式 | 淺隙式過濾 |
| 最大穿孔速度 | 10-60mm/min |
| 水箱容積 | 20Liters |
| 主機尺寸 (長×寬×高) | 1400×711×1900mm |
| 控制箱尺寸(長×寬×高) | 800×480×1550mm |
| 包裝箱尺寸 | 1650×950×2200mm |
| 機床占地面積 | 2000×1500mm |
| 機床總重量 | 980mm |
| 電源配置 | |
| 標準電源 | 380V±10%/50Hz/4KVA |
| 其它電壓 | 200V-480V |
| 環境條件 | 15-30℃/40-80% |
| 機床功率 | 4.5kw |
| 水泵 | 額定工作壓力7Mpa，流量2.1-2.5L/min, 功率0.37-0.5kw |
| 控制系統 | |
| 最大加工電流 | 30A |
| 加工材料 | 不銹鋼、淬火鋼、硬質合金、銅、鋁等 |
| 工作液 | 自來水/皂化液 |
| NC控制軸 | Z伺服跟蹤控制 |
| XY軸控制 | 手動 |
| 坐標模式 | 相對坐標/絕對坐標 |
| 尺寸單位 | 公制-英制 |
| 最小設定尺寸 | 0.005 |
| 最大設定尺寸 | ±999.995 |
